型號 : PIN-SPECIAL
產品描述
  • 不鏽鋼磁針為磁力研磨機專用的半永久性磨材,不遺失可以重複使用多年
  • 不鏽鋼磁針研磨力道細緻,不會造成工件變形損傷,也不會影響精度
  • 磁針能深入研磨工件各角落
  • 特殊形狀包含L型、U型、Z型、M型、Ω型及45°斜角針,皆可依研磨需求選擇
  • 特殊磁針之功能為防止卡針、增強霧化效果...等

proimages/sPINner/PIN/specail/L型對稱_600.jpg

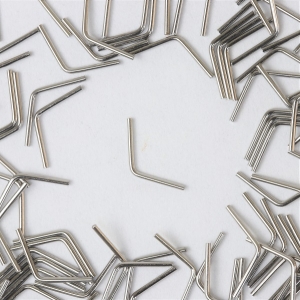

L型針-對稱(直徑×長度×長度 mm)
編號L1L2L3L4功能
尺寸 Φ0.5×5×5 Φ0.5×7×7 Φ0.7×5×5 Φ0.7×7×7 防止卡針

proimages/sPINner/PIN/specail/圓角針_600.jpg proimages/sPINner/PIN/specail/圓頭1.2_600.jpg
特殊圓頭針
編號O1O2功能
尺寸 Φ0.7×3 Φ1.2×3 鋁模具 鋁工件類鏡面拋光處理用

proimages/sPINner/PIN/specail/L非對稱_600.jpg

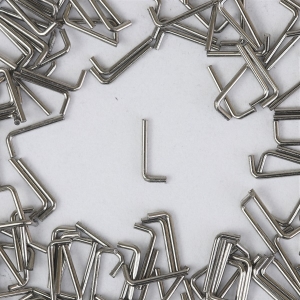

L型針-不對稱
(直徑×長度×長度 mm)
編號L5功能
尺寸 Φ0.5×5×2 防止卡針


proimages/sPINner/PIN/specail/斜角45.jpg

特殊45°尖角針(直徑×長度 mm)
編號A1A2A3A4功能
尺寸  Φ1.0×7  Φ1.0×10  Φ1.5×7  Φ1.5×10  切削力強
加強表面霧化


proimages/sPINner/PIN/specail/U型_600.jpg   proimages/sPINner/PIN/specail/小U_600.jpg

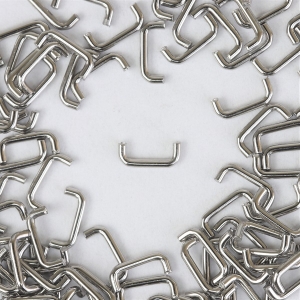

U型針(直徑×長度×長度×長度 mm)
編號U1U2功能
尺寸 0.7×3.5×4×3.5 0.7×2×5×2 防止卡針

proimages/sPINner/PIN/specail/Z型_600.jpg

Z型針(直徑×長度×長度×長度 mm)
編號Z1功能
尺寸  0.7×2×4×2 防止卡針



proimages/sPINner/PIN/specail/M_600.jpg

M型針(直徑×長度×長度×長度×長度 mm)
編號M1功能
尺寸  0.7×2×3.5×3.5×2 防止卡針

proimages/sPINner/PIN/specail/omega_600.jpg   proimages/sPINner/PIN/specail/omega_2.jpg

Ω
型針(直徑×長度×長度×長度×長度 mm)
編號
Ω1
Ω2
   Ω3
功能
尺寸
0.7×4×4×4
120°
0.7×2×4×2
180
°
0.7×1.75×3.5×1.75
180°
防止卡針

*Ω2總長8mm Ω3總長7mm

proimages/sPINner/PIN/specail/O型針_600.jpg
O型針(直徑×線直徑mm)

編號O1功能
尺寸  Φ0.5×D4.0  拋光表面 避免孔洞研磨
