型號 : HD-SM3050
產品描述
  • 一鍵脫磁,脫磁期間不需移動工件
  • 10~15秒可完成脫磁
  • 專利低頻衰減式交變磁場,穿透力強,厚重的實心工件也可深入脫磁
  • 脫磁線圈專為形工件設計,適合長度500mm,寬度300mm以內之平板型工件,尤其適合模具
  • 脫磁區的長度、寬度可客製化。
  • 目前除了SM3050,還有SM3030、SM4040、SM4060、SM6060等系列產品
  • 可合併多台機器以增加有效脫磁範圍
  • 機台附有殘磁檢測功能,可立即確認脫磁效果
proimages/Misc/仿冒必究.png

產品型錄
proimages/E-catalog/Sta_cata/20210624_靜止型_首頁.jpg


脫磁特色

* 一鍵脫磁,脫磁期間不需移動工件。10~15秒可完成脫磁

* 自動衰減磁場:模擬傳統脫磁時,隨工件遠離而逐漸衰減的交變磁場,達到靜置工件即可脫磁的效果。

proimages/design/products/Demag/Stationary/傳統vs靜止.png

* 低頻交變磁場:靜止型脫磁器可將磁場交變頻率降低,增強磁場穿透力。針對實心,厚重的工件也可深入內部消磁。

proimages/design/products/Demag/Stationary/低頻交變.png

* 附加殘磁檢測儀,立即確認效果

    proimages/design/products/Demag/Stationary/檢測儀.jpg

系列產品規格

型號脫磁範圍
(L×W×H)
機台大小工件大小電壓電流
HD-SM3050 300×500mm 700×540×800mm 長: <500mm
寬: <300mm
高: <150mm
單相 AC220/380V
(50/60HZ


45A
HD-SM3030 300×300mm 600×500×800mm 長: <300mm
寬: <300mm
高: <150mm
30A
HD-SM4040 400×400mm 890×800×800mm 長: <400mm
寬: <400mm
高: <150mm
50A


操作方式
面板區塊說明
面板主要分為三區塊
* 殘磁檢測儀控制區
* 靜止型脫磁機控制區
* 電源
proimages/design/products/Demag/operation/靜止型操作-1.jpg



 靜止脫磁操作說明

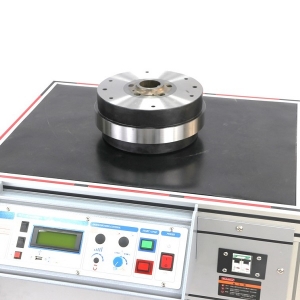

   a. 將工件放在指定的脫磁區域內
proimages/design/products/Demag/Stationary/靜止型應用(模具).jpg

   b. 調整設定:旋轉旋鈕來調整脫磁磁場大小(往右轉加大) 及脫磁時間(往右轉加長時間)
        proimages/design/products/Demag/operation/靜止型操作-7.jpg
    c. 啟動
proimages/design/products/Demag/operation/靜止型操作-6.jpg

  殘磁檢測功能操作說明
  注意:殘磁檢測儀只能於待機時操作

  <按鈕介紹>
proimages/design/products/Demag/operation/靜止型操作-2.1.jpg

 <操作方式>

 a. 插入豪昱專用高斯探頭將高斯探頭接觸工件上的待測點

 b. 利用"最大值保持按鈕",來保持所測得數值當中的最高值
proimages/design/products/Demag/operation/靜止型操作-4.jpg


 c.
利用"單位切換按鈕",可選擇 G 或是 mT作為測量單位
proimages/design/products/Demag/operation/靜止型操作-3.jpg


 d.
利用"歸零按鈕",可減去環境磁場
proimages/design/products/Demag/operation/靜止型操作-5.1.jpg


使用方式

<單機使用>
將工件放在指定的脫磁區域內即可進行脫磁

proimages/design/products/Demag/Stationary/靜止型應用(模具).jpg


<多機合併使用>
可合併使用,對更大型的工件進行脫磁


proimages/design/products/Demag/Stationary/Mould/模具合併.jpg
